CONTROLE DE RECALQUES
|
||
|
- O controle de recalques de uma estrutura é feito através de medições topograficas, localizadas geralmente em pilares da estrutura, através de empresas especializaas, com referencia de nivel indeslocavel, e com leituras até a 4a. casa decimal (mm). |
||

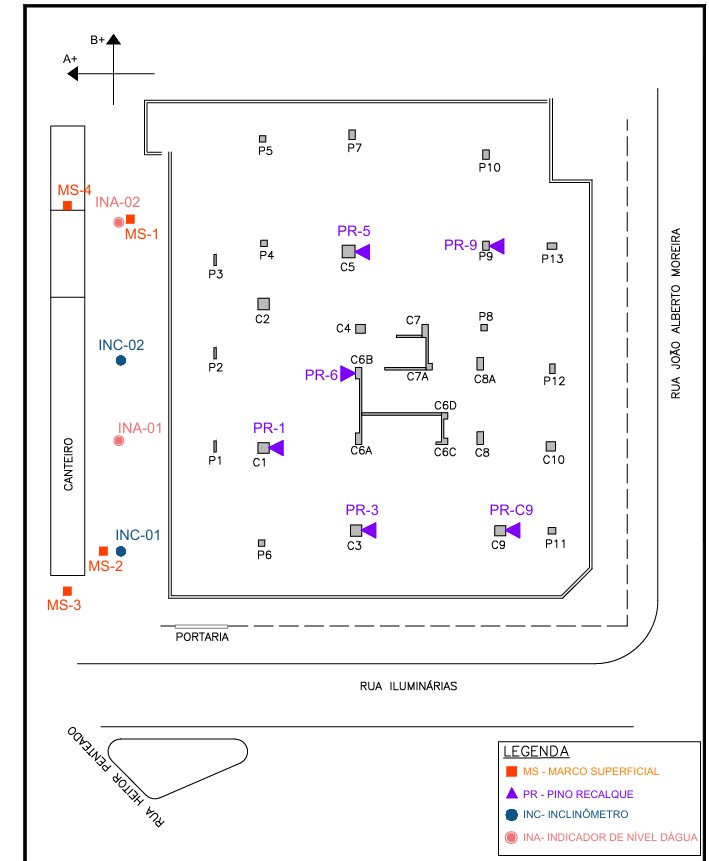

| - Exemplo de locação da intrumentação | ||
 |
||

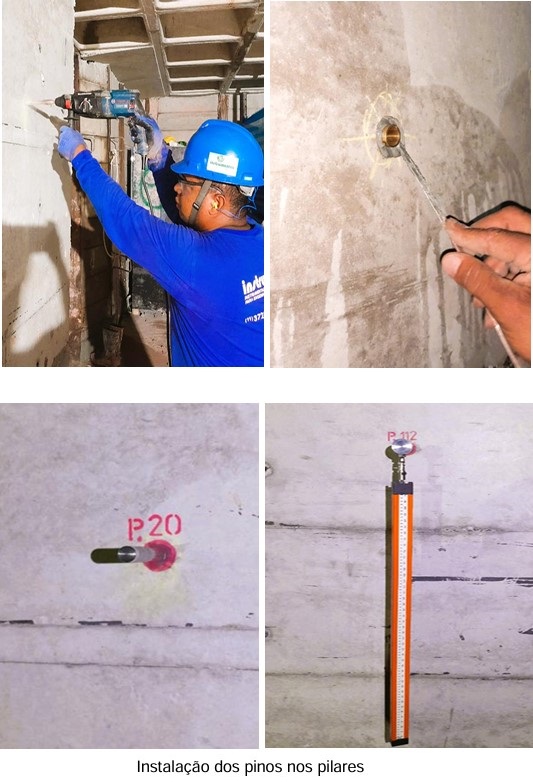

| - Fixação do pino em um pilar (Fonte : INSTRUMENTEC) | ||
 |
||
|
|
||
| - Equipamento de leitura | ||
|
|
||
| - Exemplo da primeira leitura sendo realizada (Fonte : INSTRUMENTEC) | ||
 |
||
| - Exemplo do Gráfico de recalques por Pilar | ||
 |
||
|
- Exemplo de Marco Reflexivo
(MR) para controle de recalques instalado em pilar
|
||
 |
||
 |
||
| - Exemplo de Marco Reflexivo (MR) para controle de recalques instalado em uma Parede Diafragma | ||
 |
||
| - REFERENCIA DE NIVEL (BENCH-MARK) | ||

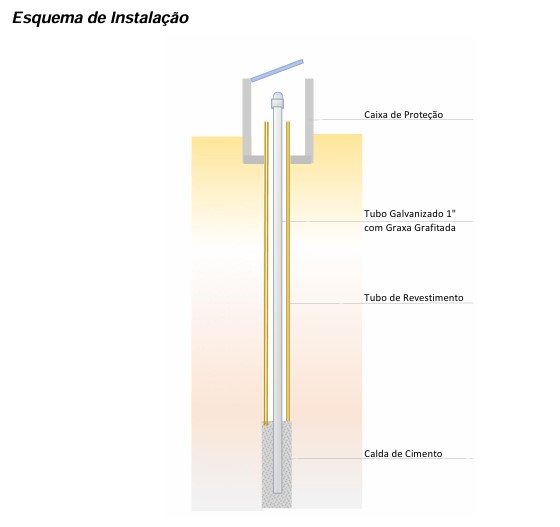

- É um instrumento utilizado para servir de referência de nível (admite-se que é indeslocavel), nos serviços de nivelamento. O referencial é constituído de um tubo galvanizado de 1” de diâmetro que é chumbado no solo com substrato firme (SPT > 30). O tubo de 1” é revestido ao longo de seu comprimento por outro tubo de PVC com diâmetro de 2”. O espaço anelar entre os dois tubos é preenchido com graxa grafitada. Fonte : INSTRUMENTEC |
||
 |
||

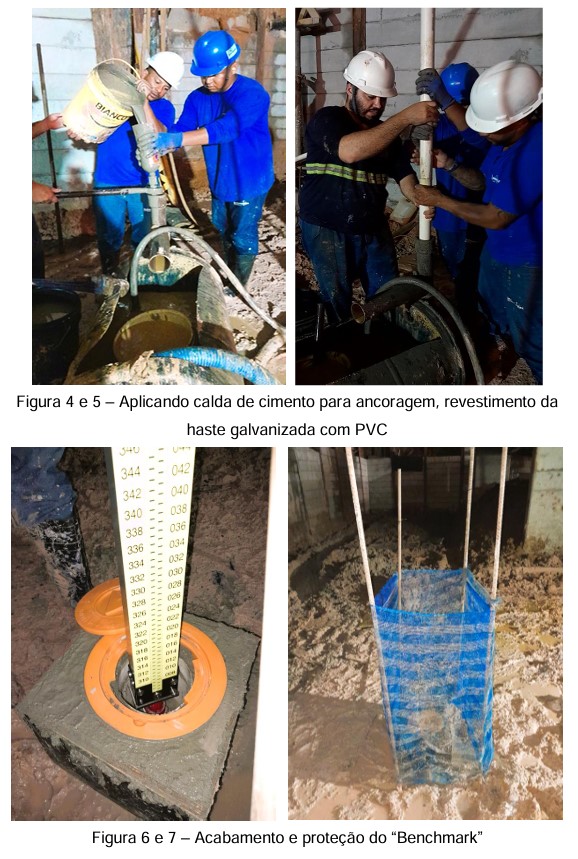

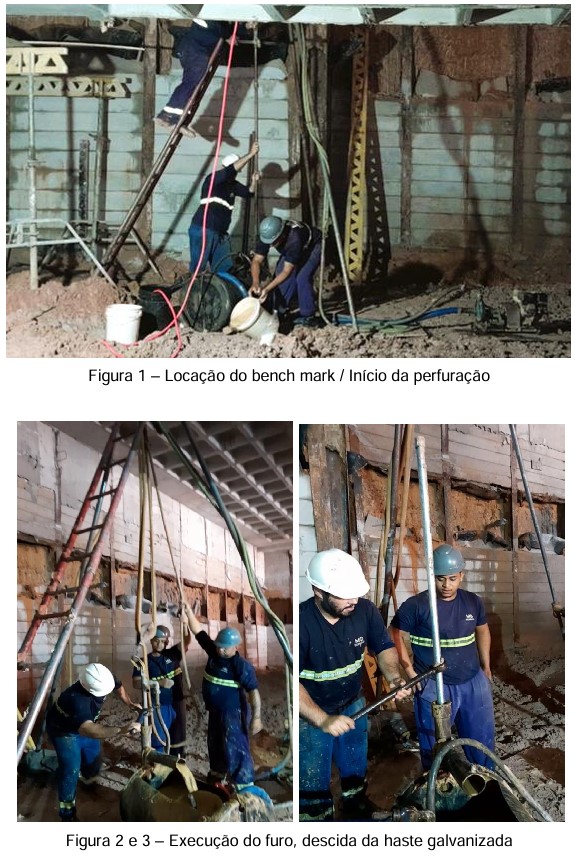

| - INSTALAÇÃO DO BENCH-MARK - Fonte : INSTRUMENTEC | ||
 |
||
 |
||
